| 品名 | 数量 | 型号 | 单价 | 备注 | |||||

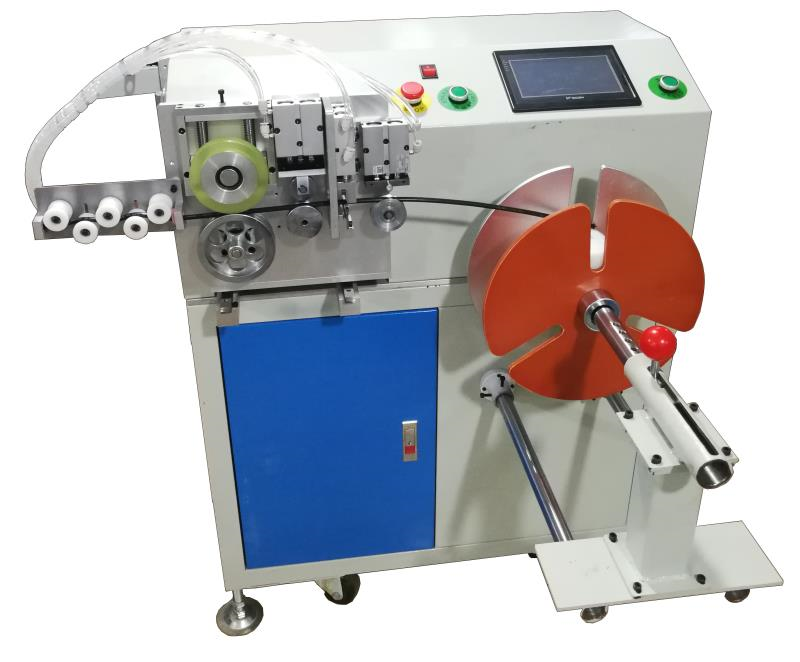

| 自动计米绕线机 | 1 | LN-JMDR110 | |||||||
| 主要 电器件 | 1、绕线机构 采用：110步进电机驱动一套 | 参数表 | 绕线内径范围： | 50-300mm | 绕线米数或圈数：可调 | ||||
| 2、控制系统 采用：PLC+触摸屏 | 输入电压：AC220V 50HZ/60HZ | 特殊电压可定制 | |||||||
| 3、滑动导轨 采用：日本NSK | 额定功率〈500W.负载3公斤(可订加大） | 排位行程：标配120MM 可选配200MM | |||||||
| 4、自制机架、机箱一套 | 体积：L800×W1000×H1030 | ||||||||
| 5、继电器2套、欧姆龙传感器一套 | 标配圆盘直径标配280MM 还可选配以下4种盘： 220\280\320\350mm (350需订做） 绕线轴尺寸说明 轴直径：50-300（绕完成品不能超过绕盘） 轴芯长度：电线直径*排线根数+1mm余量 |  | |||||||
| 6、电源变压供电系统一套 | |||||||||
| 7、裁线机构一套(气动裁断) | |||||||||
| 8、计米机构采用拉动旋转光栅编码器原理 | |||||||||
| 加工件治具部份 | 1、重要安装板采用CNC电脑锣数控加工中心 | ||||||||
| 2、加工零件严格按照工程设计、铣床、磨床、车床、线切割、热处理。钳工及电气安装调试。 | |||||||||
| 绕线速度：1-8圈/秒 | |||||||||
| 3、线线治具（轴）采用：赛钢材料尺寸根据客户提供，机器只配一个绕线轴 | 扎线速度：0.6秒/次 | ||||||||
| 重量：150KG | |||||||||
